零部件扭轉試驗機系列
產品介紹：轉向器總成空載轉動力矩試驗機主要適用于各種車輛零部件的轉向器總成在空載時轉動力矩性能的測試。技術參數：扭矩量程10000Nm扭矩測量范圍10000Nm扭矩比較小讀數值1Nm試驗扭矩分辨率1/±300000扭矩示值相對誤差≤±1.0% （正轉和反轉兩個方向）扭矩重復性相對誤差≤1.0%（正轉和反轉兩個方向）轉角測量范
產品介紹：
轉向器總成空載轉動力矩試驗機主要適用于各種車輛零部件的轉向器總成在空載時轉動力矩性能的測試。
技術參數：
| 扭矩量程 | 10000Nm |
| 扭矩測量范圍 | 10000Nm |
| 扭矩比較小讀數值 | 1Nm |
| 試驗扭矩分辨率 | 1/±300000 |
| 扭矩示值相對誤差 | ≤±1.0% （正轉和反轉兩個方向） |
| 扭矩重復性相對誤差 | ≤1.0%（正轉和反轉兩個方向） |
| 轉角測量范圍 | 0-10000° |
| 轉角示值相對誤差 | ≤±1% （正轉和反轉兩個方向） |
| 扭角(小角度測量)顯示比較小分辨率 | 0.0001° |
| 轉角比較小讀數值 | 0.01° |
| 試驗轉速 | 0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速 |
| 扭轉速度示值相對誤差 | ≤±1% （正轉和反轉兩個方向） |
| 扭轉速度示值重復性誤差 | ≤1.0% |
此設備屬于特殊定制產品，圖片、參數僅供參考
試驗要求：
試驗方法：
1、將轉向器總成安裝在扭矩試驗臺架上，進出油口通大排氣，排盡油腔內液壓油；
2、輸出端空載；
3、輸入軸以10r/min-15r/min從一個極限位置轉動到另一個極限值；

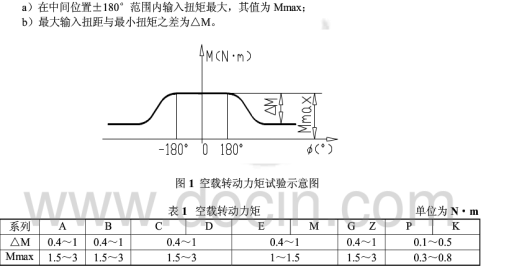

4、測量并記錄輸入軸轉角與輸入扭矩的曲線。
